Ou va la rondelle en alu ?

[myre06]

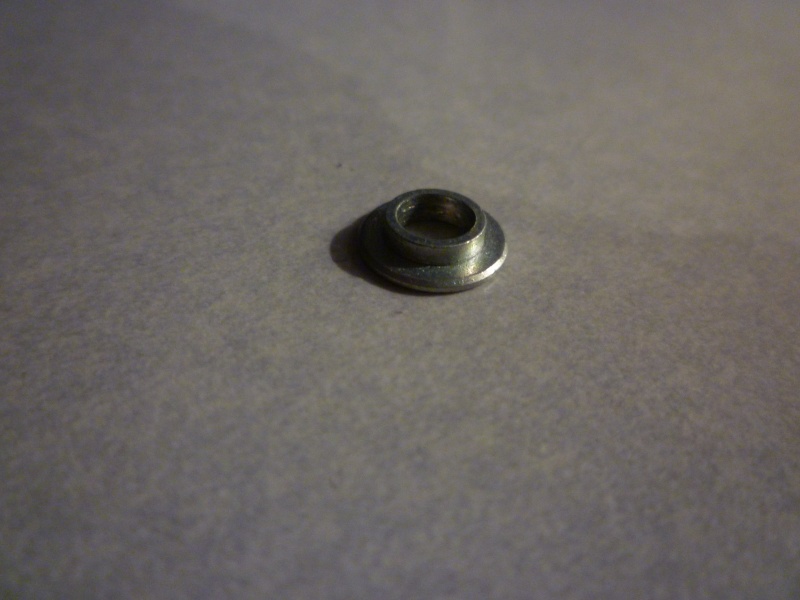

Quand j'ai démonté mes caches réservoirs (flancs) pour les faire repeindre, j'ai désolidarisé la partie en alu de la partie en plastique.Il ya un certain nombre de vis btr (avec la tête semi concave) par cache.Quand je les aient dévissées et j'ai déboité la partie plastique , une petite rondelle en alu avec un léger épaulement est tombée.Je ne sais pas où va cette rondelle : entre la partie plastique et alu ? et à quel endroit ? si vous pouviez m'apporter une réponse carje vais bientôt les remonter après peinture.merci.Il ya une rondelle par cache.
je tiens à préciser que cela ne figure pas sur le plan éclaté du manuel.

[Cédric]

Je les ai démonté il y a peut-être 2 ans, mais impossible de me rapeller où peut se placer cette rondelle ...

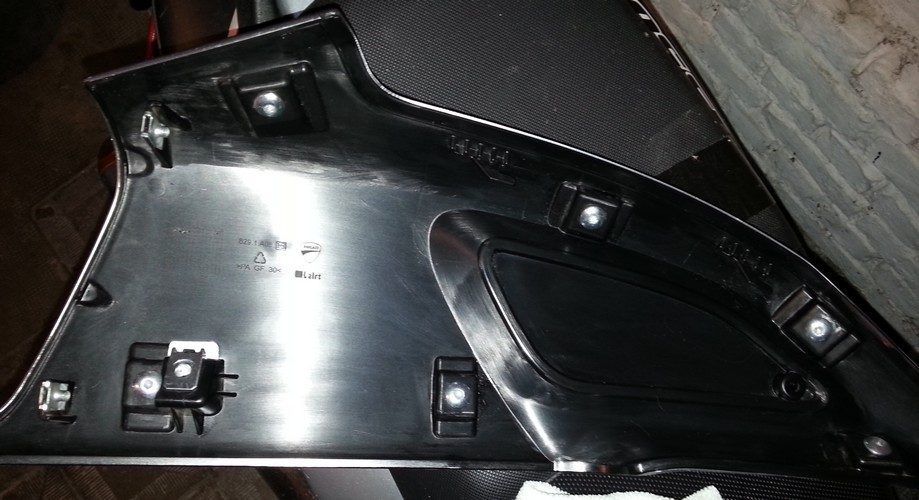

Une photo de l'intérieur, prévue pour un tuto : (même si ça aide pas beaucoup...)


Généralement ces rondelles viennent en appuie en limite d'un trou (genre les fixations de pare-chaleur), et laissent une petite trace côté plastique...
Je jette encore un œil dans mes photos au cas où...

[Khallimero]

Peut être qu'en regardant dans le catalogue des pièces de rechange...
http://www.ducati.fr/services/entretien/index.do
Genre vers la page 112
Ca ressemblerait à la pièce 17 (attention y'en a 4)

[Cédric]

Relis bien son précédent message, il a déjà vérifié sur les éclatés.
(et moi aussi à nouveau).

La pièce 17 est sur la partie arrière, là on regarde sur la partie avant, solidaire avec la coque alu.

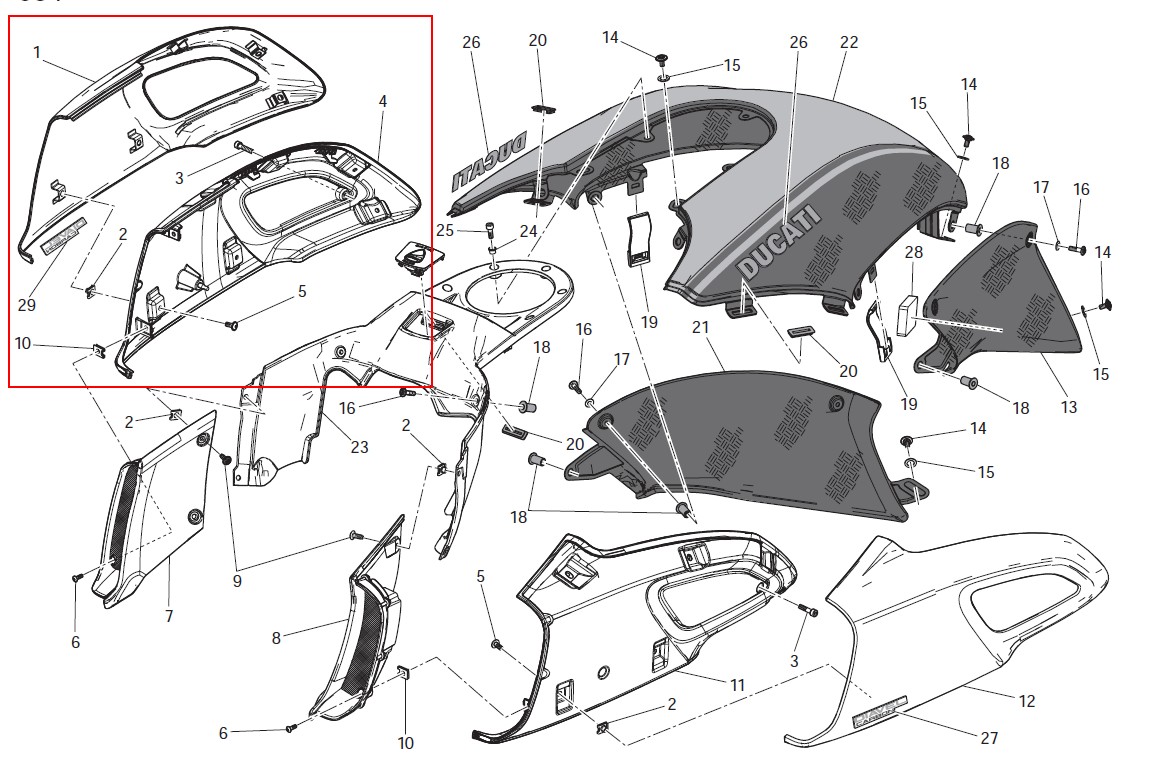

EDIT : Pour être plus clair, ici :

[Khallimero]

J'veux bien qu'une ducat' perde des pièces, mais à la base faut quand meme qu'elle soit sur la moto
Donc elle doit etre dans le manuel

[Cédric]

Sur la documentation du Diavel, c'est pas la première fois qu'il y a des incohérences (rondelles en plus notamment, au niveau des radiateurs par exemple).

[Khallimero]

Mouaif...
Des rondelles épaulées comme ca, j'en ai sur ma SF, entre une vis et une pièce carbone, par exemple sur les fixations des convoyeurs d'air majorés.
Je me disais que sur la Diavel, ca serait également en contact avec une pièce carbone...
Et pas avec du plastique/alu

[Cédric]

Sur le diavel, elle servent à tout ! Plastique/plastique (au niveau du tableau de bord réservoir) même parfois et métal/métal (pare-chaleur arrière, fixation du sabot).

Là, il a trouvé la rondelle entre les deux pièces qui forment les flancs, extérieur en alu, et intérieur en plastique...

[Khallimero]

Bon, sur ce, je vais dodo

[Cédric]

Oui, y'as de quoi

Bonne nuit !

[Cédric]

Au cas où elle ne viendrait pas de l'entre deux de tes pièces (alu/plastique), j'ai regardé d'où elle aurait pu venir :

Cette entretoise se trouve :

Au sabot, à la boite à air, au tableau de bord, etc... mais un peu plus épaisse, donc pas intéressant...

Dans cette taille :
- Au pare-chaleur arrière
- A la fixation inférieure du vase d’expansion

Mais aussi, et plus intéressant vu que tu y a accédé récemment :

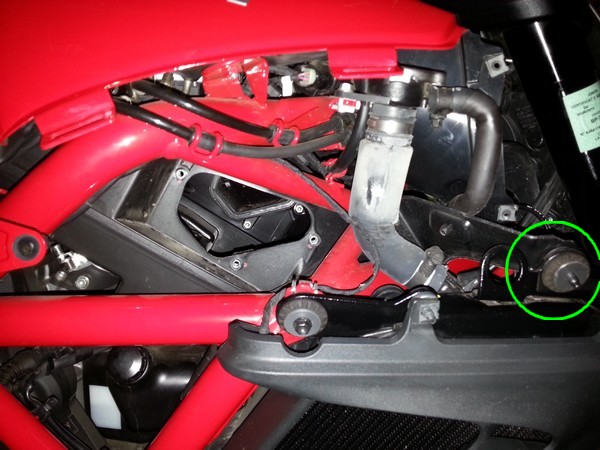

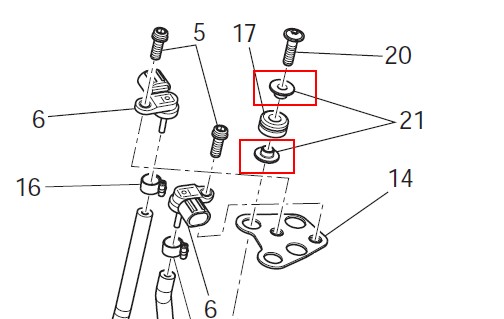

- Au niveau du silent-bloc de la platine de fixation des capteurs de pression :


- En démontant l'écope, au niveau de la vis de fixation par laquelle on accède via le côté de la colonne de direction, au niveau de la patte de fixation des conduites d'air :

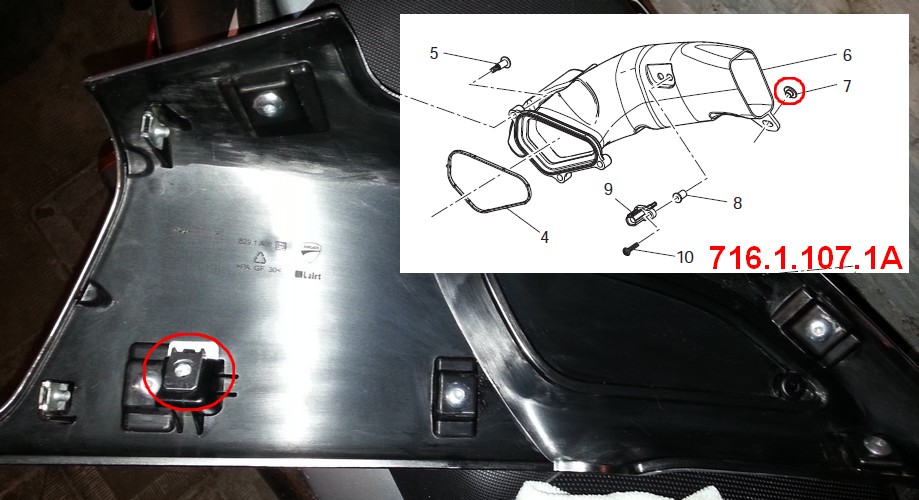

Elle s'appuie donc contre la fixation de la pièce en plastique, munie d'une agrafe (entouré en rouge sur la photo). Pour peu qu'elle soit restée collé avec la poussière quand tu as démonté...

Étrangement, la mienne est juste derrière la patte de fixation, et non pas dessus comme sur les schémas.
Conduit déposé :


Elle aurait très bien pu tomber lors du démontage...

(marrant, mon écope n'as aucun pion de centrage, contrairement à toutes celles présentes dans les éclatés ou guides d'ateliers, de 2011 à aujourd'hui )



Edit 2 : Les images ne fonctionnent pas pour le moment en raison d'un problème avec l'hébergeur, ça devrait être rétabli dans la matinée a priori...

[myre06]

je suis sur qu'elle fait parti de la liaison entre le support plastique et la coque en alu car j'ai séparé les deux parties une fois chez moi et non sur la moto et la rondelle est tombée par terre.je n'ai pas eu pour la seconde écope le réflexe de voir où elle se situait et elle est tombée également.j'ai essayé de voir les "empreintes" dans le plastique mais elles correspondent toutes au rond des vis btrs.J'opterais plus pour une rondelle de "calage" du cache alu sur le cache plastique pour éviter un jeu non prévu à la fabrication.

[ag 57]

bonjour

je les ai vu au demontage des ecopes pour la meme raison peinture
elles sont entre l alu et le plastique c est sur
fixe par les btr je crois au niveau de la vis de fixation eu haut et en av
mais j ai dormi depuis 18 mois

[Cédric]

Arf, pas facile du coup..

[B626]

Je crois que ag 57 a raison. Quand j'ai remplacé les écopes alu pour des carbone, il me semble que j'ai eu la même mésaventure que toi. Je ne me souviens plus l'avoir remise...

[myre06]

merci pour vos conseils.Au remontage j'essayerais donc de la mettre en haut sur l'avant.Ou alors de voir s'il ya une partie qui plaque mal...

[Cédric]

Présente les deux pièces, histoire de voir si il y a un espace quelque part...

[ag 57]

normalement la seule pression exerce est sur la vis de 6 qui fixe au cadre donc la cale doit etre entre le plastique dur et le metal pour centrer la force de pression et favoriser un seul voir le seul positionnement de l ensemble
le reste c est des supports caoutchouc souple
donc tu dois avoir une marque sur les 2 pièces pas trop visible si serre au bon couple sinon ecrasement ou frottement

a tes lunettes
et on souhaite des photos apres le remontage post peinture
