Aide question divers pour réalisation miniature Panigale 1/12

[myre06]

c'est nickel!!! tu vas plus t'embéter sur la roue arrière car le point d'attache des batons n'est pas dans le centre de la jante.

[Fred91]

J'avais pris des photos de mes jantes je vois que j'arrive trop tard en plus devant j'avais les disques

[Hudson59640]

jolie travaille de modélisation

merci

c'est nickel!!! tu vas plus t'embéter sur la roue arrière car le point d'attache des batons n'est pas dans le centre de la jante.

même pas peur

J'avais pris des photos de mes jantes je vois que j'arrive trop tard en plus devant j'avais les disques

bouge pas, je prends, je prends
car après réalisation en imprimante 3D il faut que je regarde si cela est cohérant par rapport à une Pnigale réel. Donc toute doc ou photo est importante pour moi

[myre06]

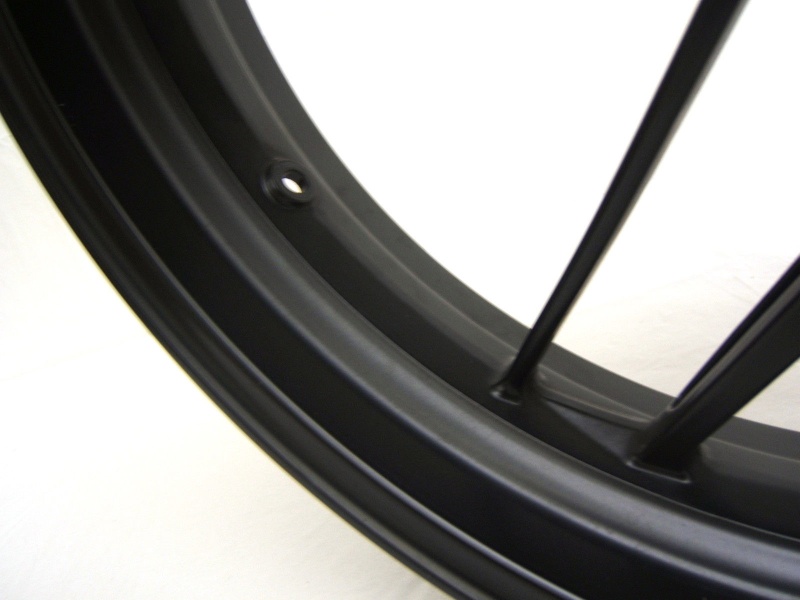

Il ya à première vue d'après les photos que je t'ai mis un seul rebord et non deux et ce rebord est celui qui est le plus proche du pneu.


ça donnerait plutôt çà avec un angle légèrement arrondi

[Hudson59640]

petit up








Une vue en coupe de la jante. c'est good pour les spécialistes?

[myre06]

Là ça frôle la perfection!!!.Par contre pour enc....les mouches il faudrait que tu détermine ou demander quel coté de la moto a les batons avec les inscriptions et quel coté a les batons lisses.
Ensuite j'ai l'impression que tu as bien modifié les gros batons en modifiant l'épaisseur d'un bout à l'autre.Par contre les batons fins ont l'air d'avoir la même épaisseur d'un bout à l'autre alors que sur les photos j'ai l'impression qu'ils s'affinent un peu en arrivant sur la jante.

[Hudson59640]

je ne sais pas trop si elles s'affinent.... il faudrait que quelqu'un possédant ces jantes, puisse confirmer




Pour les inscriptions je sais de quel coté ils sont. Par contre je n'ai que 2 photos exploitables, pour savoir ce qu'il y a d'écrit.
Si quelqu'un peu faire des photos sur ca Panigale?

[myre06]

tu es un grand malade !!

[Hudson59640]

tu es un grand malade !!

Faut attendre que je créer un poste sur la réalisation de la maquette avant de dire ça

[zamall]

En tout cas, super travail de modélisation. Chapeau bas. J'ai vraiment hâte de voir le résultat. J'ai fait quelques maquettes voiture et moto il y a quelques années et quand je vois comment j'ai "galéré" pour avoir un résultat potable, ça me laisse sans voix.
Tu compte commercialiser ton "kit 899" pour adapter sur la 199 ? sinon, ça pourrait en intéresser quelques un, je pense et peut être que je me remettrai à faire une maquette.

[Hudson59640]

En tout cas, super travail de modélisation. Chapeau bas. J'ai vraiment hâte de voir le résultat. J'ai fait quelques maquettes voiture et moto il y a quelques années et quand je vois comment j'ai "galéré" pour avoir un résultat potable, ça me laisse sans voix.
Tu compte commercialiser ton "kit 899" pour adapter sur la 199 ? sinon, ça pourrait en intéresser quelques un, je pense et peut être que je me remettrai à faire une maquette.

merci pour les félicitations
Normalement oui il sera commercialisé.
Je risque de faire pas mal de version, et je vais surement créer un poste pour montrer le montage des Panigales.
En tout cas je remercie les personnes qui s'investissent afin de m'aider pour la doc, les infos et la validation de certaine chose car sinon je passerais 10x plus de temps pour les recherches et j’aurais encore moins de temps pour faire les 3D et les modifications de pièces.
D’ailleurs personne pourrais me prendre en photo les inscriptions sur les jantes 1199 (10 bâtons) et 899 ? Comme ça je pourrais envoyer en impression 3D au plus vite 

[ticreole8]

Tu utilises solidworks pour la modélisation ??

[Hudson59640]

Cela dépend

mais principalement j'utilise:

pour la 3D
Catia V5
Inventor
Solidworks

pour la 2D
Autocad
Coreldraw

La pour la jante j'ai utilisé Inventor

[ticreole8]

[Hudson59640]

Bon il me reste plus que 3 inscriptions à faire. ki ki ki peut prendre une photo de ca jante? ou me dire ce qu'il a d'écrit sur la jante ?

PS: j'ai augmenté l'épaisseur du texte volontairement, afin d'avoir une sortie 3D propre

[Hudson59640]

allé les gars, il fait beau, il fait chaud un petit tour en Panigale oblige
des petites photos de votre belle sous le soleil

[Hudson59640]

petit UP jante arrière ( en cours de réalisation) sous catia

Qui pourrais me dire l'inscription qu'il y a sur le contour de la jante?

[Hudson59640]

reçu hier avec 35€ de douane merci HLJ, je n'avais pas commandé depuis 2006 chez eux maintenant je sais qu'ils sont fiché




Bon ben il y a plus cas

[Grand Schtroumpf]

Alors ? Tu en es où ?

[Hudson59640]

Plop

Alors concernant les projets Panigale.

Cela avance très bien niveau boulot avant de faire la totalité des montages de 6 versions au totale, je termine quelques 3D.
Il me reste plus que le bras oscillant, ainsi que la jante arrière pour la 899 et la jante avant + finition de la jante arrière sur la superleggera 1199.

Je ne devrais pas tarder à recevoir les 1ères pièces en impression 3D.
Je ne vais pas tout montrer, car il y a pas mal de petit élément 3D qui doivent être mis en place sur mes pièces fait à la main.

Cependant voici un gros le nombre de pièces peintes pour le moment. (photo que pour 1 Panigale, au totale il y a x6)





et voici quelques 3D.














la superleggera non fini.




Donc bientot la suite qui sera plus concret et plus parlant

[orsu2b]

Superbe boulot !!!

Les 3D, tu les fais avec quel logiciel ?

[Grand Schtroumpf]

[Cédric]

[ticreole8]

T es au top

[kiki]

Vivement la suite

[myre06]

Enfin gs pourra avoir une moto à sa taille!!

[Hudson59640]

Superbe boulot !!!

Les 3D, tu les fais avec quel logiciel ?

Principalement sous Inventor mais les jantes arrières sous catia V6.

[orsu2b]

[Hudson59640]

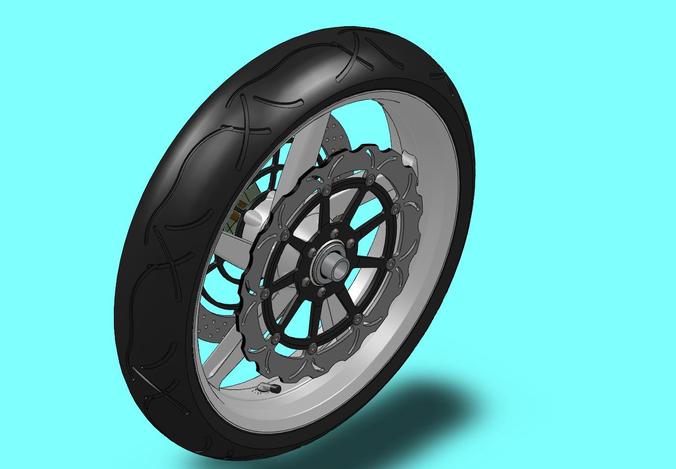

superbe aussi ces 3D c'est toi qui réalise?

[orsu2b]

Non j'ai trouvé ça sur GrabCad....
Je me suis arrêté aux jante du Monster
